城池工业炉

　　15%UCONE水基淬火剂用于42CrMo、25CrNiMo等钢零件的调质处理，同样可收到较为理想的效果。如石油开采防井喷的安全设施零件（大小壳体、侧门），材料为25CrNiMo钢，化学成分（质量分数,％)为：C0.27,Cr0.95,IVi0.79,Mo0.23,Mn0.88,Si0.29,P0.007,S0.005,Cu0.17,W0.01,Ti0.01,VO.01,Sn0.01，典型零件尺寸见图,单重12t。

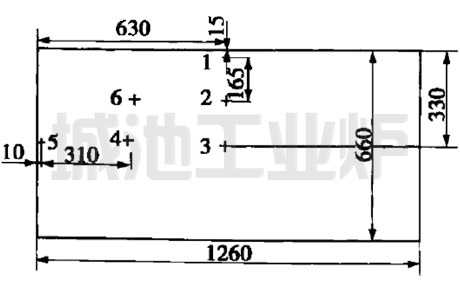

图 大壳体零件

　　大壳体于890℃加热，淬入45℃的15%UCONE水基淬火剂，冷却2-5h,表面温度60℃，经630℃和650℃回火，表面硬度HBS220-234,取样达到所要求的力学性能指标，未出现淬火开裂现象。
