城池工业炉

    密封箱式炉可与回火炉、清洗机、装卸料车组成柔性生产线。

    1、回火沪，采用与密封箱式炉炉膛相适应的箱式回火炉，图1为其结构之一。

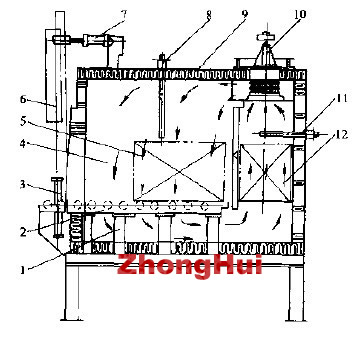

     图1配密封箱式炉的回火炉

a—辊轮轨道及承墩  2—辊轮轨道  3—炉门提升气缸

4—炉膛  5—回火工件  6—炉门  7—炉升降机构

横向推拉气缸  8、11—热电偶  9—陶瓷纤维炉衬

        10—循环风扇  11—电阻加热器



   2、清洗机，清洗室内装有升降台，活动喷头和清水储箱以及碱水储箱。清洗机底部装有浸人式电热管和膨胀杆式温度计控制温度。由液位监测器和电磁阀联合控制液位并自动补充新液。每个储箱的外侧均装有溢流管和废料排放管，由两台离心泵来完成两个储箱与清洗喷淋室之间的清洗液循环。


    3、装卸料车，常用单向平面折叠式软链条小车，其纵向和横向动作分别由两台带减速器的电动机驱动，纵向推拉头的行程及停放料盘的位置由光电信号控制器控制，料车在各炉前的位置由碰头限位开关定位和联锁，

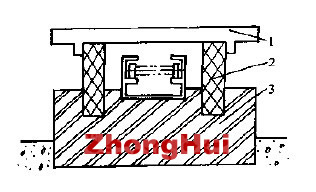

          图2  碳化硅SiC导轨

1—料盘  2—碳化硅导轨  3—导轨支撑砖

   密封箱式炉炉内导轨有采用滚轮式导轨，也常用SiC质导轨，如图2所示。
