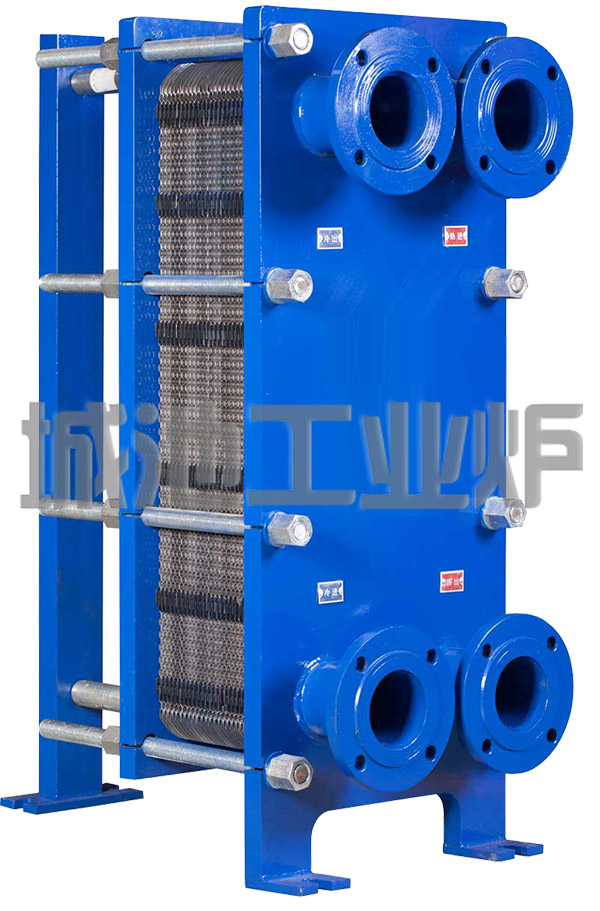

板式热交换器

　　板式热交换器是一种换热设备，适用于气-气，液-液，气-液对流传热，以及用于蒸汽冷凝和液体蒸发传热。该产品具有传热效率高、污垢自清能力强、体积小、价格便宜、使用可靠等优点。城池牌板式热交换器是专门针对淬火槽的冷却需求定制的淬火介质、淬火油、水等与冷却水的热能交换、冷却及废热回收。

板式热交换器是由冲压成形的凹凸不锈钢板组成。两相临板片之间的凹凸纹路成180度相对组合，因此板式热交换器两板片之间的凹凸脊线形成了交错的接触点，将接触点以真空焊接方式结合后，就形成了板式热交换器的耐高压交错流通结构，这些交错的流通结构使得板式热交换器内的冷热流体产生强烈紊流而达到高换热效果。

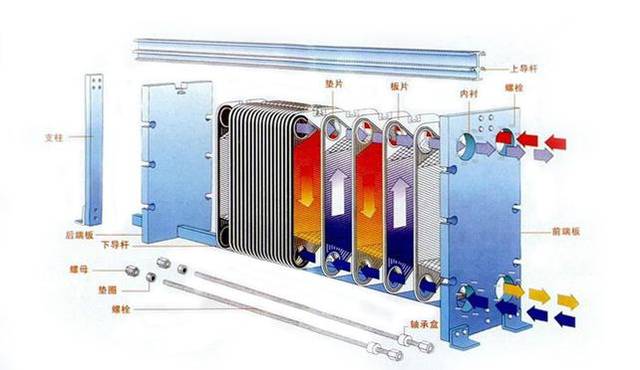

板式换热器结构

板片、密封垫片、固定板、活动板、夹紧螺栓及螺母、上下导杆，支柱

　　板式热交换器是由一组波纹金属板组成，板上有四个角孔，供传热的两种液体通过。金属板片安装在一个侧面有固定板和活动压紧板的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将流体通道密封，并且引导流体交替地流至各自的流道内，形成热交换。流体的流量，物理性质，压力降和温度差决定了板片的数量和尺寸。波纹板不仅提高了湍流程度，并且形成许多支承点，足以承受介质间的压力差。金属板和活动板压紧板悬挂在上导杆，并由下导杆定位，而杆端则固定在支撑柱上。
